工作原理

超聲波液位計的超聲波換能器在控制電路驅動下，向被測介質表面發射高頻超聲波脈沖，頻率范圍通常為 20kHz-200kHz。超聲波在氣體中以恒定速度傳播，接觸到被測介質表面時，因聲阻抗差異，部分超聲波能量被反射形成回波。換能器接收回波并轉化為電信號，內部信號處理單元測量發射與接收的時間差，結合聲速計算探頭到介質表面的距離，再依據預設的探頭安裝高度得出實際液位高度。

結構組成

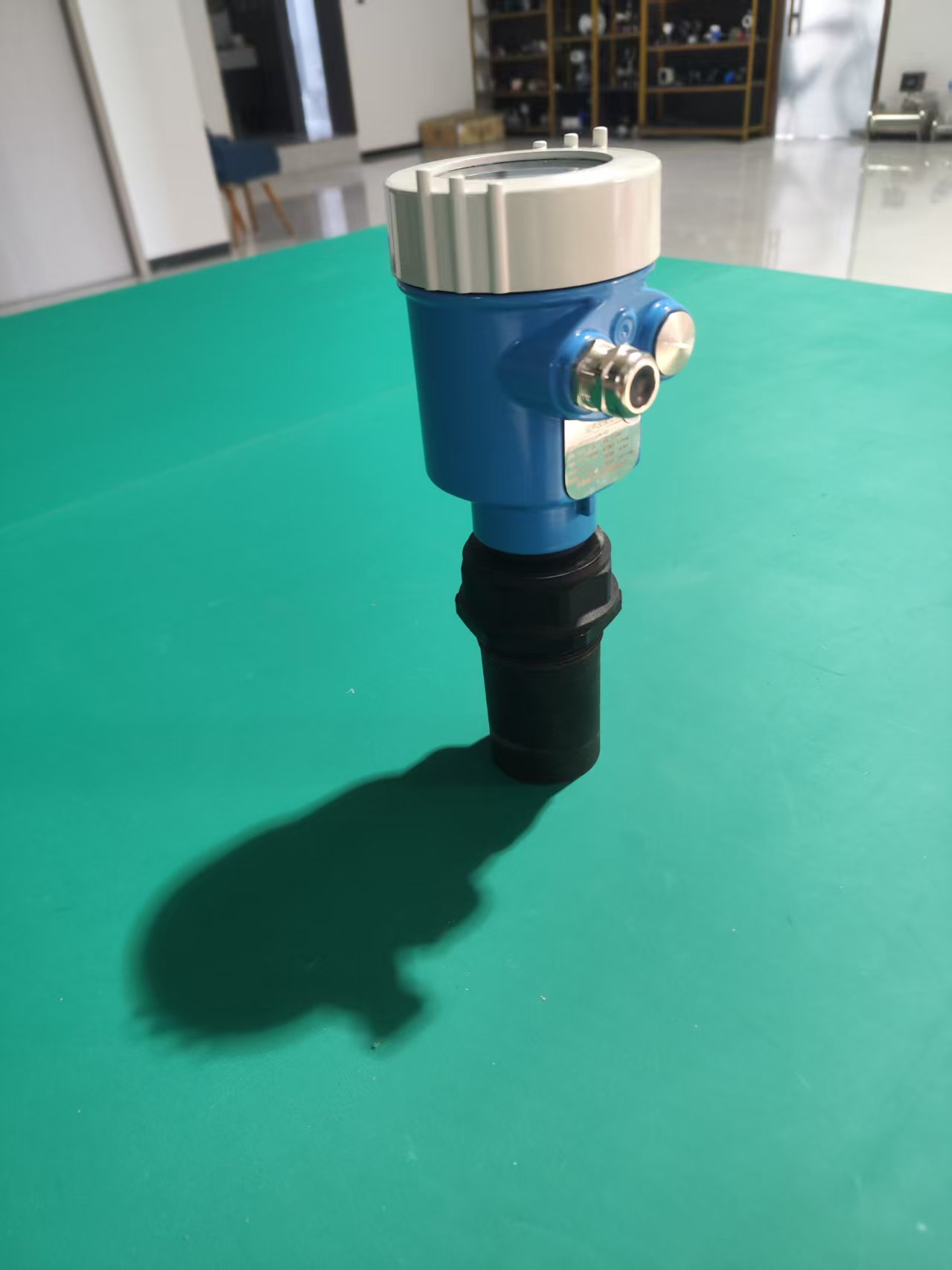

超聲波液位計主要由超聲波換能器（探頭）、驅動電路（模塊）、電子液晶顯示模塊三部分組成。換能器負責發射和接收超聲波信號，驅動電路控制換能器的工作并處理信號，顯示模塊則用于顯示液位測量結果。

性能特點

核心優勢：具有非接觸測量的特點，可規避介質腐蝕、粘附、堵塞對儀表的損害，適用于強腐蝕性、高粘度介質的液位測量。其量程覆蓋廣，常規量程為 0.1m-30m，部分工業級產品可達 50m。安裝靈活性高，支持容器頂部或側面安裝。多數產品支持 4-20mA、RS485 等標準通信接口，可與自動化系統集成，實現遠程監控，并具備高低液位報警等功能。

主要局限：環境敏感性強，空氣中的粉塵、霧氣、蒸汽或強氣流等，會導致超聲波信號衰減或反射紊亂，降低測量精度。存在測量盲區，通常為 0.1m-0.5m。此外，它無法在真空環境中工作，也不適用于傳播介質頻繁變化、高溫高壓等場景。

注：由于儀表配置和功能不一，參考價與實際價格可能偏差較大，選型報價及發貨時間，請電話咨詢我公司銷售顧問，謝謝！
